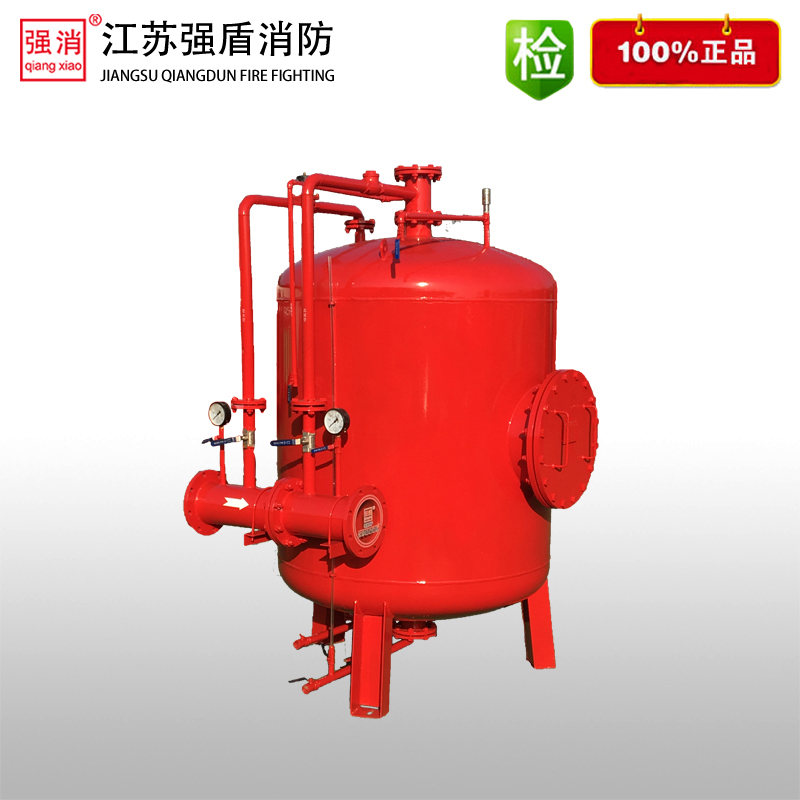

消防泡沫罐泡沫液貯罐安裝連接管道圖
消防泡沫罐泡沫液貯罐具有流量大、壓力范圍廣、壓力損失小的特點，在各種高、中、低倍數的泡沫滅火系統中均能夠得到廣泛的應用，按結構可以分為立式和臥式，壓力式比例混合裝置是由壓力罐、膠囊、比例混合器、安全閥、排氣閥、壓力表、單向閥以及各類控制閥管道而組成的混合裝置。泵供給壓力水，將泡沫液按一定比例置換出來后與壓力水混合成泡沫混合液，由于膠囊將泡沫液與水隔開，泡沫液一次沒有用完，下次可以繼續使用且混合精度仍然穩定、可靠，當壓力水經過比例混合器時，一部分壓力水（3%~6%）由支管進入泡沫液儲罐內擠壓膠囊，置換出等量的泡沫液與另一部分水（97%~94%）在比例混合器內混合成泡沫混合液提供給泡沫產生裝置，產生空氣泡沫達成滅火目的。

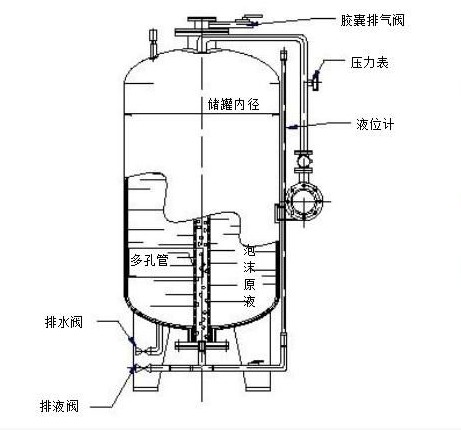

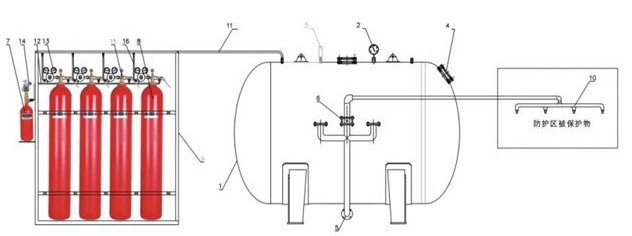

消防泡沫罐泡沫液貯罐安裝連接管道圖：
產品安裝：
1.應按照說明書的安裝尺寸，用地腳螺栓穩固的固定在混凝土的基礎上，本裝置較好是安裝在室內。
2.進出水管按照說明書上的接口法蘭進行連接。
3.放水管的長度根據已有的建筑設施、下水道位置等現場自定。
4.安裝完畢后，應進行一次系統密封性的測試，儲液罐和管道不允許有滲透的現象，安全閥不能出現失靈的情況。
