智能消防水炮現場安裝接線圖集

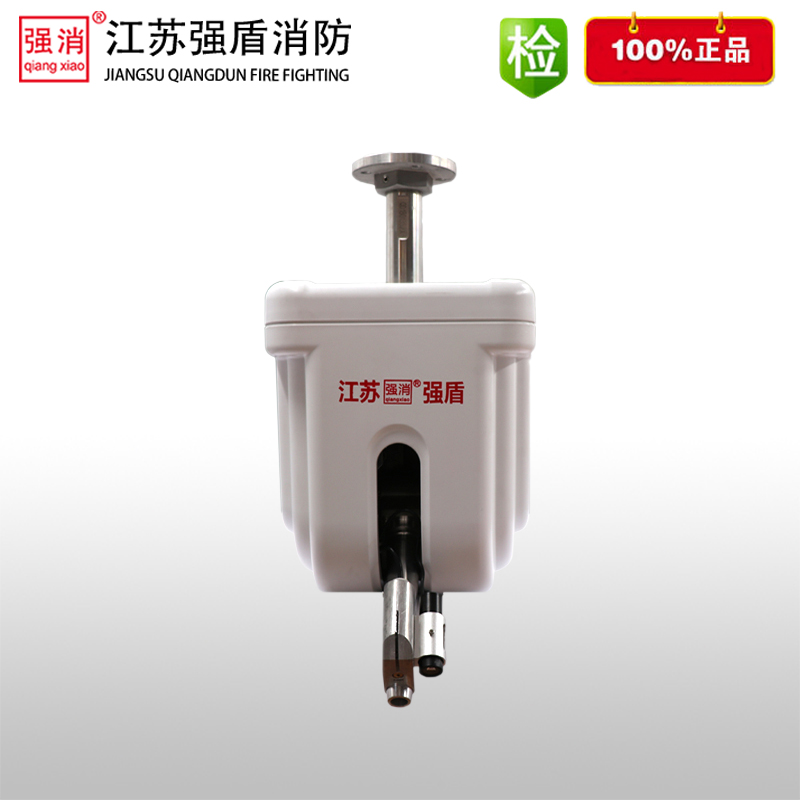

智能消防水炮采用多種科技技術結合能夠全天候的自動檢測保護范圍內的火災，在保護期間，若是出現火災，滅火裝置會立即啟動，對火源進行水平方向垂直方向的智能掃描，確定火源的方位后，自動消防水炮的中央控制器發出指令，發出火警的報告，啟動水泵、打開閥門，滅火裝置對準火源進行射水滅火，火源撲滅后，中央控制器再次發出指令，停止射水，在此期間，發現新的火源的話，滅火裝置會自動重復上述過程，直到火源被全部撲滅，再重新回到監控狀態。
現場安裝接線說明：
1. 智能消防水炮及電磁閥接線
智能消防水炮自帶線纜長約1.5米（其中3芯線纜為電源線，紅色火線，黑色零線，黃色地線；雙絞線為控制線，紅色為正極，黑色為負極），與增設線纜對接時，各線頭須焊接后分別絕緣包裹，并做好顏色記錄。(本公司配備220V轉12V直插式攝像頭電源適配器,可與水炮電源線并聯)
注意：由于水炮需360度旋轉，電纜線必須預留足夠長度，否則會損壞設備！
2. 現場區域控制箱接線
智能消防水炮、電磁閥線纜分別接在圖中對應位置；右側開閥反饋接信號模塊(輸入模塊）9、10號端子，信號總線接模塊2、4號端子；遠程控制線接左下角中控485位置，與遠程手動控制盤自帶線對接；本系統區域控制箱較多同時控制4臺水炮，在控制多臺時，應注意電磁閥序號與水炮炮號對應。
3. 末端試水裝置接線
探測器與電磁閥分別接在智能解碼器對應位置；開泵信號接輸入模具9、10號端子，信號總線接模塊2、4號端子。

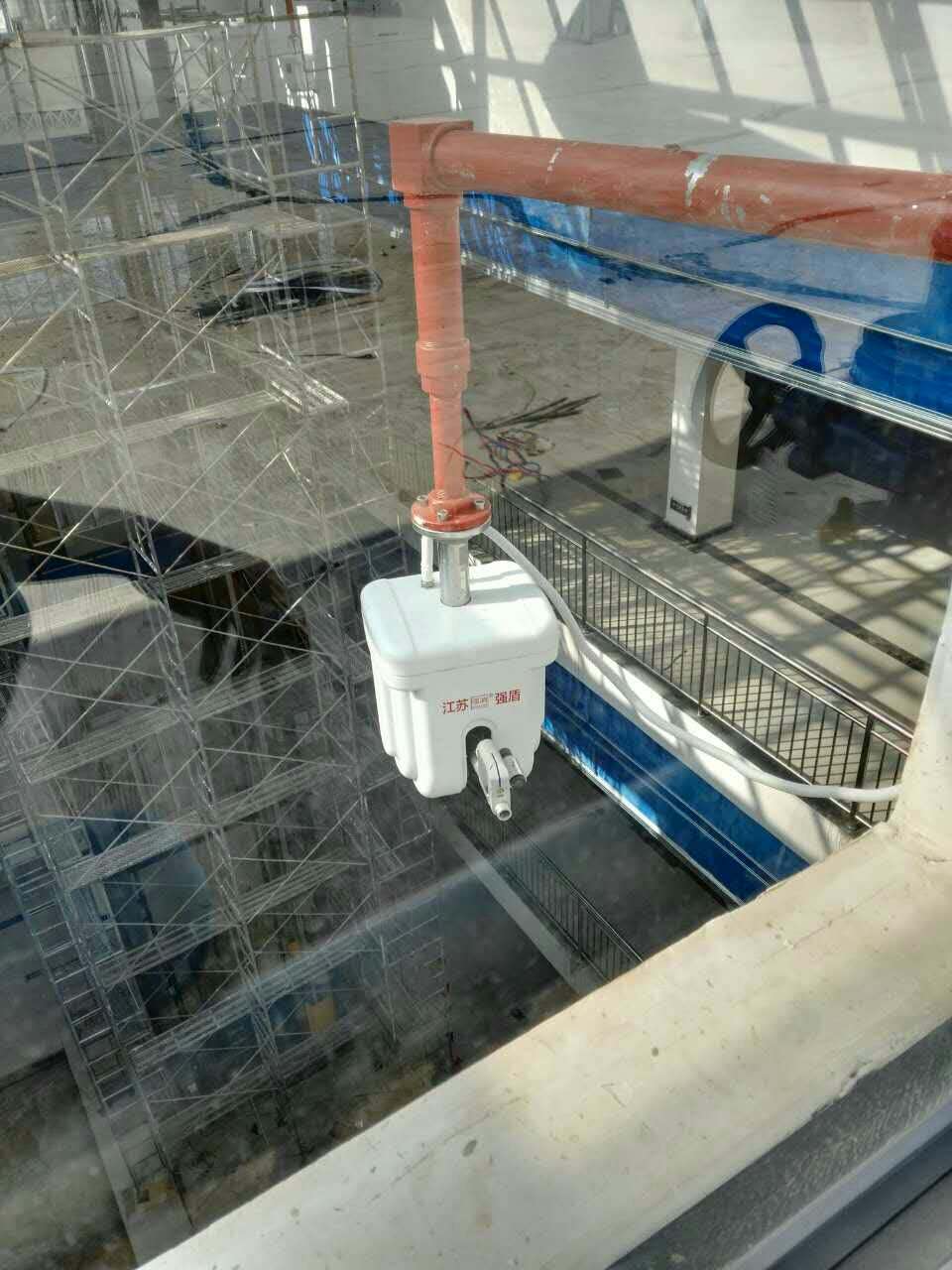

安裝完成圖集：
